• Estudos da demanda e otimização do uso de energia;
• Gráficos e relatórios de tensões, correntes, potências ativas, reativas, energia ativa, etc;
• Simulações para análise de correção do fator de potência (deslocamento);
• Monitoramento de processos visando obtenção de curvas de temperatura, pressão, vazão, etc., juntamente com as grandezas elétricas como tensão, correntes, demandas e energia;
• Análise de desligamentos e falhas causadas por variações nas características da tensão;
• Detecção de fraude em sistemas de distribuição de energia elétrica;
• Análises comparativas de custos nos diversos pontos de consumo de energia;
• Determinação da Função Distribuição de Tensão (FDT);
• Obtenção de curvas de partida (tensões, correntes, potências, etc.) de motores.

Todas as aplicações anteriores e mais:

• Análise harmônica das correntes e tensões a partir de 2 diferentes formas;
• Análise da qualidade de energia fornecida ou recebida (mede e registra em 4 quadrantes).

Todas as aplicações anteriores e mais:

• Oscilografias de tensões e correntes;
• Registro de Variações Momentâneas de Tensão, “sag”, “swell”, % DHT, variações de frequência;
• Registro da forma de onda das tensões e correntes (acionamento manual ou por “trigger”).

• Tensões de Fase (Fase-Neutro), fases A, B e C;
• Tensões de Linha (Fase-Fase), AB, BC e CA (valores obtidos por cálculo fasorial);
• Correntes, fases A, B e C;
• Fatores de Potência (ou Fatores de Deslocamento), fases A, B e C;
• Fator de Potência Total (ou Fator de Deslocamento);
• Potências Ativas, fases A, B e C;
• Potência Ativa Total;
• Potências Reativas, fases A, B e C (Indutivas e capacitivas separadamente ou não);
• Potência Reativa Total;
• Potências Aparentes, fases A, B e C;
• Potência Aparente Total;
• Energia Ativa Total (consumida ou fornecida);
• Energia Reativa Capacitiva Total;
• Energia Reativa Indutiva Total;
• Distorção Harmônica Total de Tensão, fases A, B e C;
• Distorção Harmônica de Tensão (% por faixa de frequência), fases A, B e C (*);
• Distorção Harmônica Total de Corrente, fases A, B e C;
• Distorção Harmônica de Corrente (% por faixa de frequência), fases A, B e C (*);
• Potência Reativa Total necessária para alteração do Fator de Potência;
• Grandezas Auxiliares, canais 1, 2 e 3;
• Frequência da Tensão, fase A (*);
• Frequência da Tensão, fase A (ou B ou C), Máximo e Mínimo de Frequência da Tensão, fase A (ou B ou C) (**) (***);
• Sequência de Fases (*). Máximo e Mínimo de Tensão (1/2 ciclo, com indicação da fase) (**);
• Máximo de Corrente (1/2 ciclo, com indicação da fase) (**);
• Tempo com Tensão fora da faixa programada (**);
• Tempo com Corrente acima do valor programado (**);
• Grau de desequilíbrio de tensão (IEC);
• Grau de desequilíbrio de tensão (NEMA) (**);
• Demandas, fases A, B e C, Ponta e Fora Ponta (**);
• Demandas, valores totais, Ponta e Fora Ponta (**);

• Frequência da Tensão, fase A (ou B ou C), Máximo e Mínimo de Frequência da Tensão, fase A (ou B ou C) (**).

(*) Valores somente medidos, não registrados.

(**) Valores somente disponíveis via programa ANAWIN, não indicados diretamente no mostrador do MARH-21.

(***) Análise disponível apenas nos modelos MARH-21 992 e MARH-21 993.

• Valores médios das variáveis registradas para cada período de integração (100 ms a 1 hora) programado;
• Períodos com maiores e menores tensões médias e maiores correntes médias;
• Máximo e mínimo valor de tensão (rms, ½ ciclo) atingido em cada período de integração programado;
• Máximo valor de corrente (rms, ½ ciclo) atingido em cada período de integração programado;
• Tempo com tensões fora da faixa programada para cada período de integração programado;
• Tempo com correntes fora da faixa escolhida para cada período de integração programado;
• Resumido das maiores demandas ativas e reativas de ponta, fora ponta e reservado;
• Simulação de correção de FP e potência reativa necessária para correção;
• Relatório de Função Distribuição de Tensão (FDT), incluindo gráfico respectivo;
• Faltas de energia ocorridas e os respectivos horários e durações;
• Datas e horários das alterações de parâmetros efetuadas no MARH-21.

Todas as aplicações anteriores e mais:

• Análise Harmônica (máx. 61°) de tensões e correntes, com forma de onda, valores de pico, ângulos;
• Gráficos de barras e relatórios indicando o valor dos harmônicos pares e ímpares de cada ciclo.

Todas as aplicações anteriores e mais:

• Oscilografias das forma de onda das tensões e correntes durante os eventos ocorridos;
• Valores instantâneos e eficazes das tensões e correntes durante os eventos.

• Leitura dos dados registrados na memória de massa do MARH-21;
• Leitura dos parâmetros programados e programação do MARH-21;
• Visualização de valores instantâneos, em tela, das variáveis em forma gráfica e numérica (valores eficazes atualizados a partir de 1 décimo de segundo);
• Visualização de valores instantâneos, em tela, da forma de onda das tensões e correntes (1 ciclo por segundo, aprox.), incluindo análise harmônica.

• 3 canais para tensões (neutro comum): 0 a 540 Vrms direto e 0 a 999.9 kVrms, via TP’s;
• 3 canais para correntes: 0 a 11 A direto, 0 a 999.9 kArms via TC’s ou via ALICATES;
• 3 canais para sinais auxiliares: 4 a 20 mACC.

• 64 amostras por ciclo;
• Período de Integração (registro dos valores das grandezas) programável de 100 ms a 1 hora.

• 64 a 128 amostras por ciclo (depende do Modo de Operação escolhido);
• Período de Integração (registro dos valores das grandezas) programável de 100 ms a 1 hora.

• Registro de todas as grandezas, valores eficazes, integração de 1 minuto (ver quadro de grandezas indicadas e registradas): Autonomia de aprox. 30 dias.

Depende do Modo de Operação escolhido, assim como do tempo de integração.

• Ex. 1: Registro de todas as grandezas, valores eficazes, integração de 1 minuto (ver quadro de grandezas indicadas e registradas): Autonomia de aprox. 36 dias.
• Ex. 2: Registro da forma de onda de 1 ciclo das tensões e correntes a cada minuto: Autonomia de aprox. 1 dia e 6 horas.

Depende do Modo de Operação escolhido, assim como do tempo de integração.

• Ex. 1: Registro de todas as grandezas, valores eficazes, integração de 1 minuto (ver quadro de grandezas indicadas e registradas): Autonomia de aprox. 36 dias.
• Ex. 2: Registro da forma de onda (correntes e tensões) das perturbações de frequência e/ou variação de tensão: Autonomia de 360 a 100 eventos, de acordo com o número de ciclos a serem captados.
• Ex. 3: Registro da forma de onda (correntes e tensões) das perturbações de frequência e/ou variação de tensão paralelamente ao registro de todas as grandezas (valores eficazes, integração de 1 minuto): Autonomia de 180 a 50 eventos, de acordo com o número de ciclos a serem captados, e de 13 dias para grandezas.

• Modelo Portátil Uso Interno;
• Dimensão: 200x200x200mm;
• Peso: 3,0 kg;

• Proteção: IP21;
• Alimentação: 90 a 600 Vca, frequência de 50 ou 60 Hz, diretamente da fase A ou via auxiliar. Ou 11 a 60 Vcc (bateria ou fonte externa);
• Equipamento possui alimentação interna (“Retenção de Dados”): Bateria Alcalina de 9 Volts.

• Cabos de tensão com 4 garras (neutro comum);
• Cabo USB;
• Software de análise ANAWIN;
• Manual de Operação;
• Manual do ANAWIN.

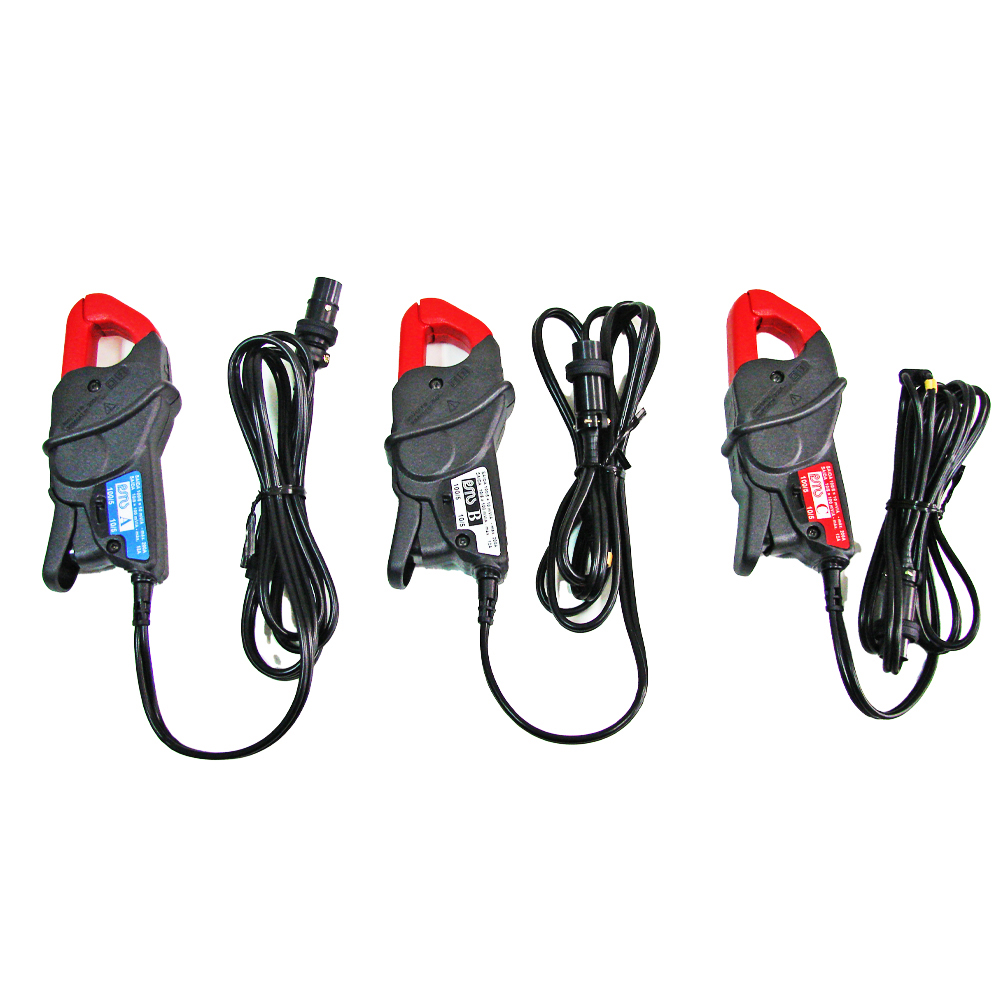

• Sensor Alicate de corrente escala 10A a 100A;

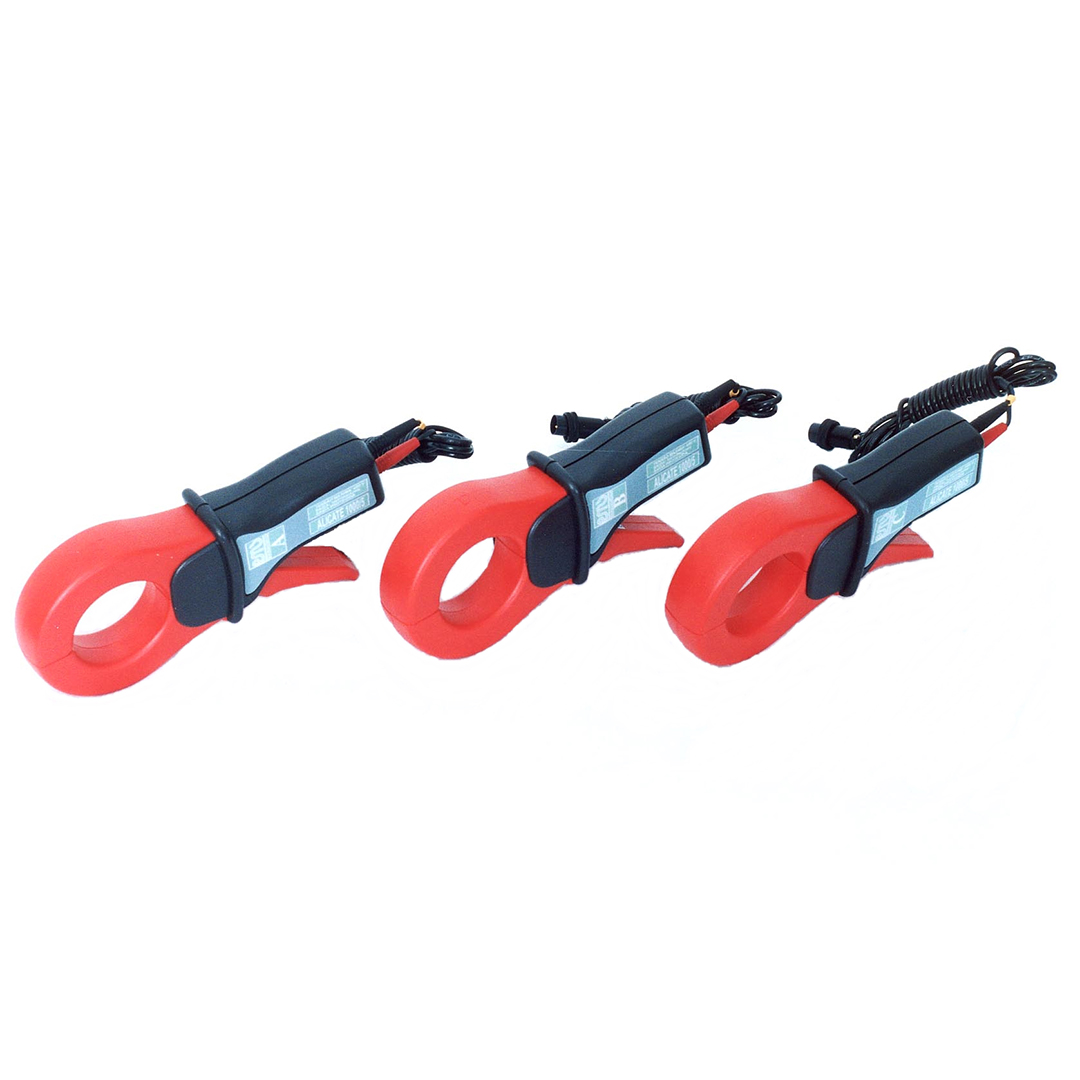

• Sensor Alicate de corrente escala 1000A;

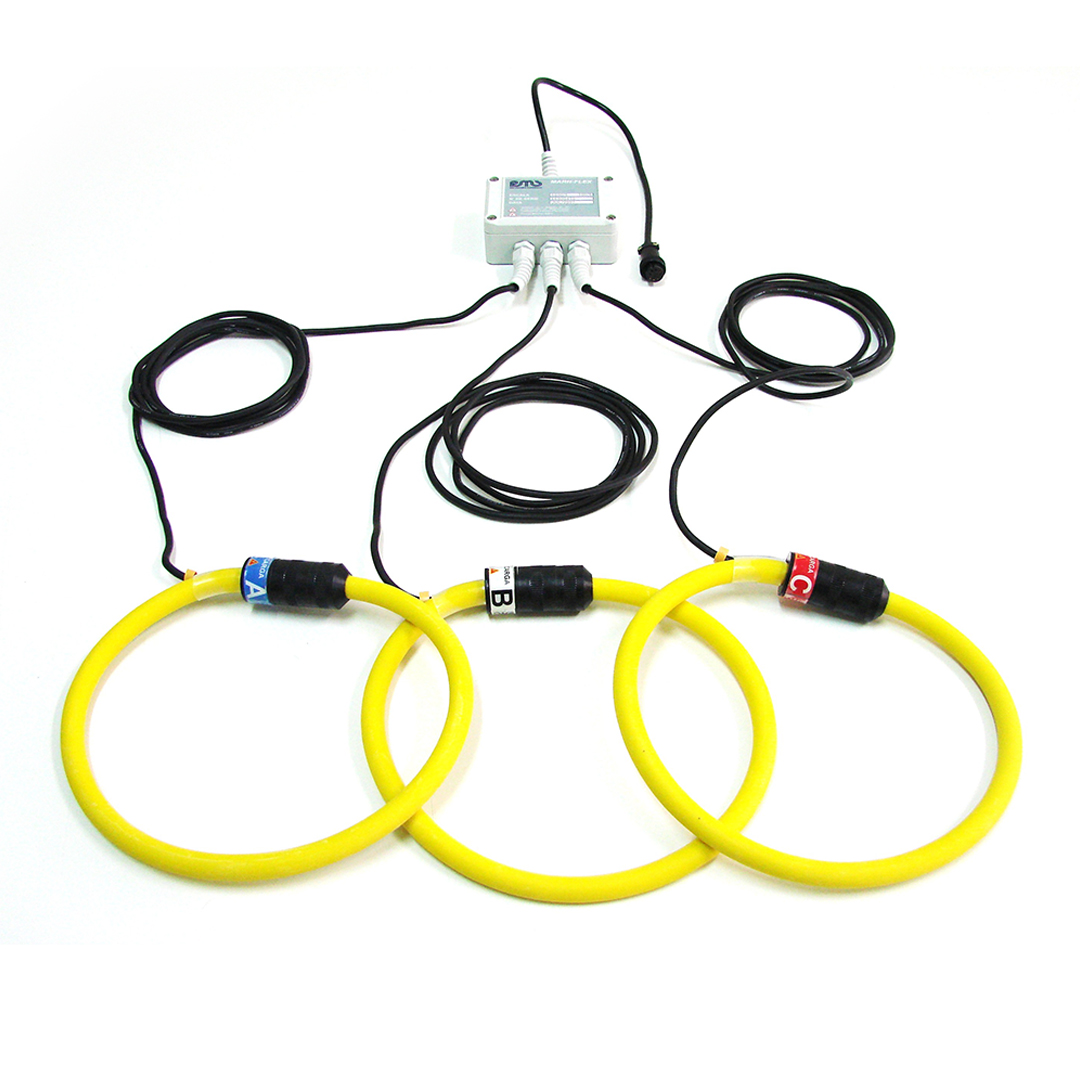

• Sensor Flex de corrente escala 100A a 1000A 190mm;
• Sensor Flex de corrente escala 300A a 3000A (190mm ou 290mm ou 390mm);

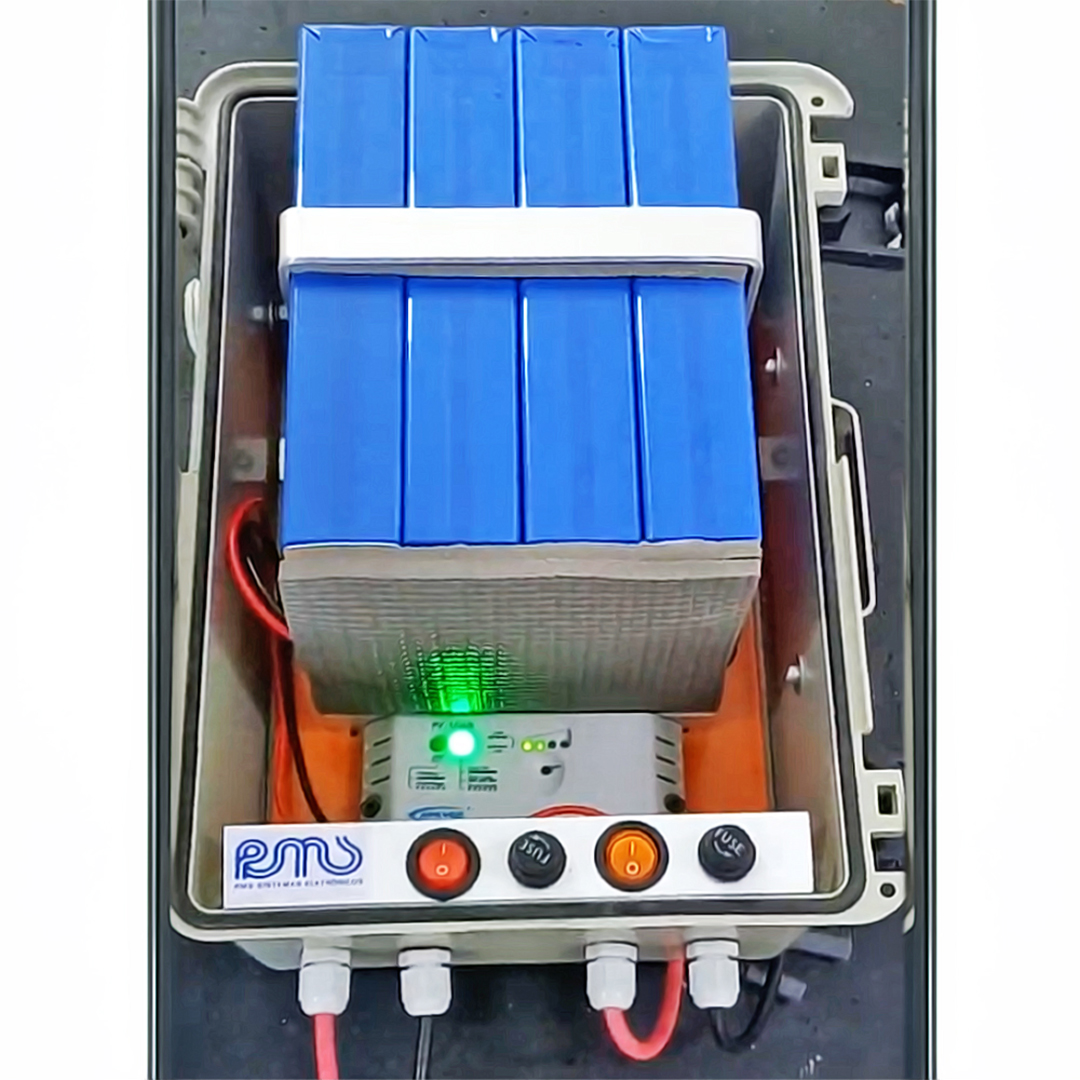

• Kit bateria externa autonomia de 3h;
• Divisor resistivo para aumentar capacidade de medição para até 2500V;
• Divisor resistivo;
• Caixa protetora IP 65 para uso externo;
• Bolsa para transporte do equipamento;

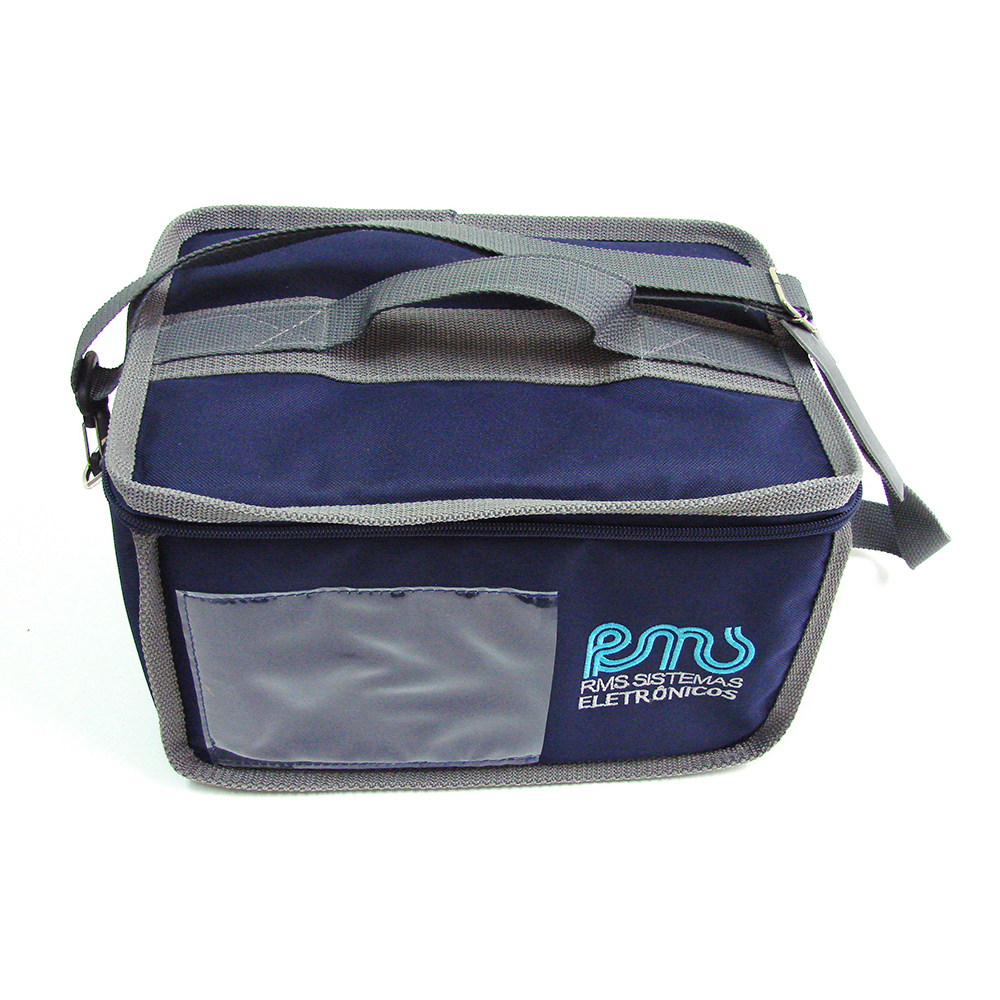

• Bolsa para transporte do equipamento + sensor;

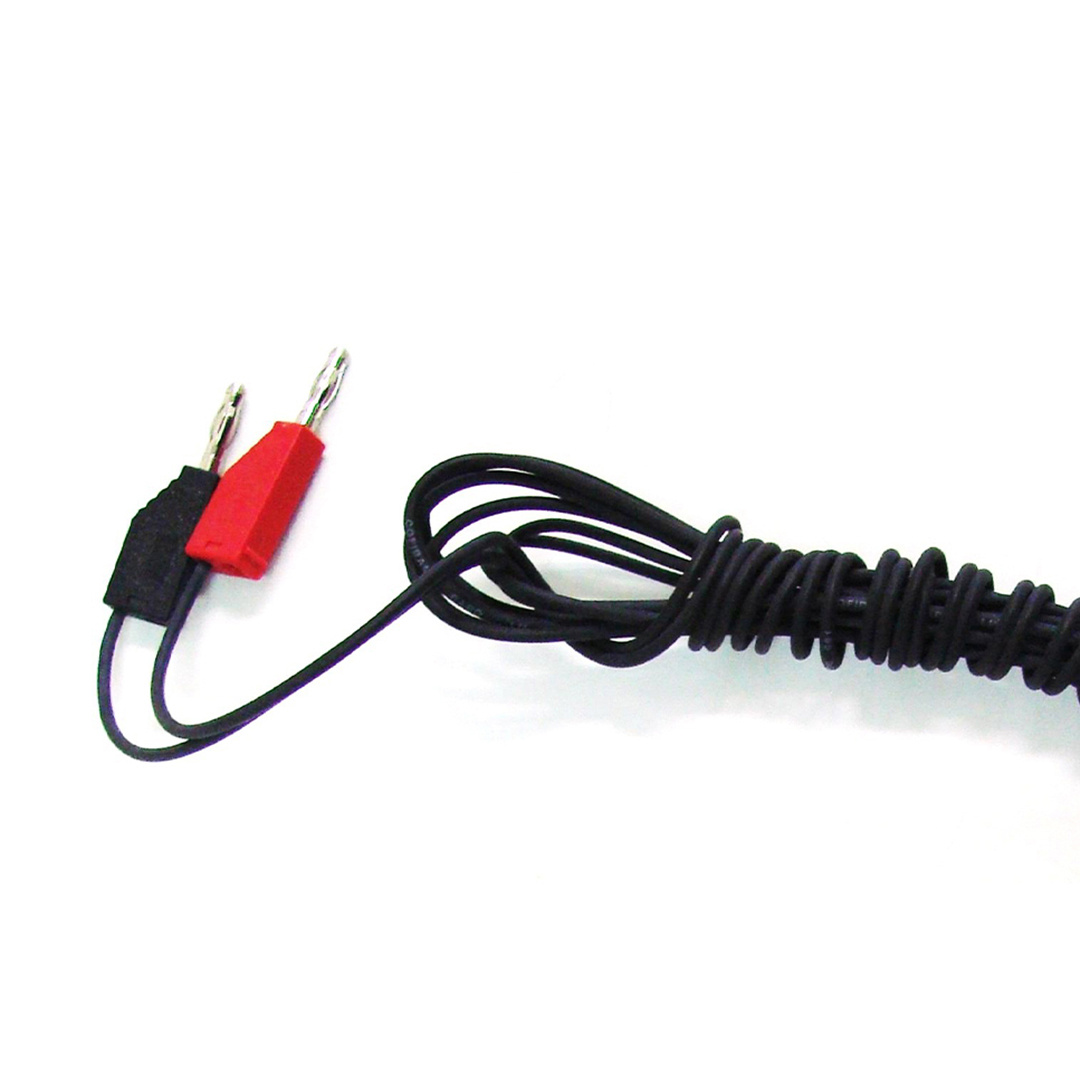

• Cabos de tensão para alimentação Vcc;
• Cabo conversor entrada para alicates (3x conectores de 4 vias para 1x conector de 8 vias).
